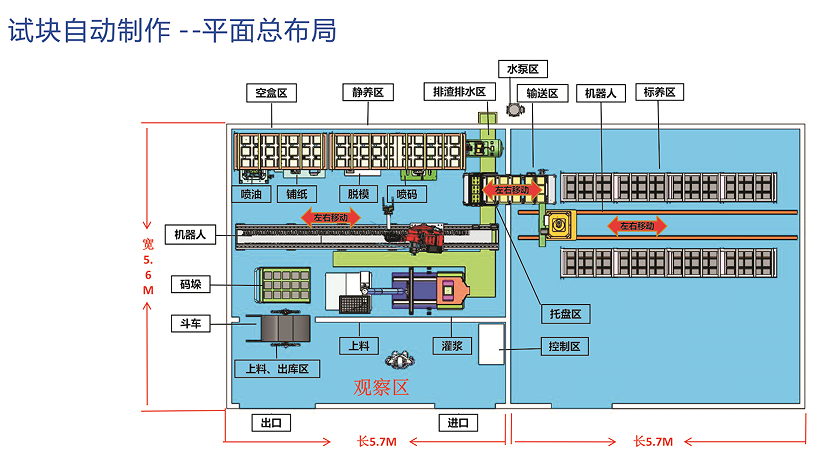

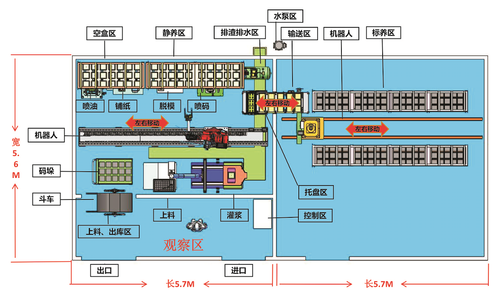

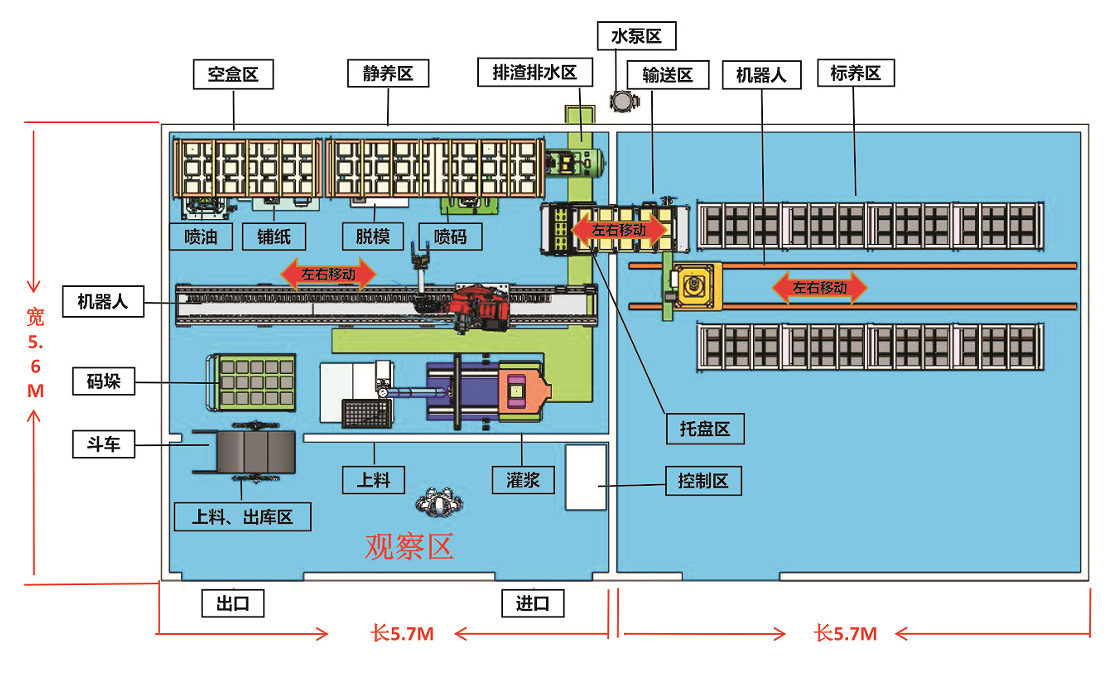

试块自动制作 --平面总布局

本设备是专门为土木工程行业量身打造的一款混凝土模块测压检测的自动化设备，由搅拌、成型、养护、输出等部分组成。通过仓储模式完成所有工序，运转过程井井有序，大大提高了水泥模块的存储量和生产效率。

区域功能:

进料区实现搅拌混凝土并能定量推送混凝土进入空模;振动抹平系统完成混凝土的振捣与抹平;铺纸区完成试模底部的铺纸作业;脱模区负责将静置完的试块进行脱模;清洗区完成清洗并吹干使用之后的试模;浸油区完成试模内外壁的刷油工序，便于试块脱模;喷码区完成试块的喷码标记;养护货架和环境控制区共同完成试块的养护任务;出库区由板链传送带组成，完成静养后由升降机移动机构把试块传送到出库带上，由传送带输出，人工取出。

功能介绍:

混凝土测压实验室分为:进料区、灌浆区、振浆+抹平+清洗区、脱模区、浸油区、加纸区喷码区、环境控制区、控制柜、静置区、出库区、高压水气区。
