智能试验室设计方案

试块测压室是专门为土木工程行业量身打造的一款混凝土试块150x150和150x300强度测压的自动化设备，由试块输入、扫码、外观检测、NG尺寸留样码垛、强度测压、废料输出、机器人作业等部分组成。通过程序指令模式完成所有工序，运转过程井井有序，大大提高了水泥试块检测的稳定性和生产效率。

设备参数

1) 设备配置：适用150*150*150.

2）产    能：100PCS/8H.

3）环境温度：-10～70度.

4) 功率及电源：48KW 380VAC 50HZ.

5) 气    压：5-8MPa.

5) 液    压：15-25MPa.

6) 外型尺寸：保养室，长 7米x宽6米x高2.2米.

    试压室，长 4.5米x宽4.5米x高2.2米.

整体要求及产能指标

1）工作速度：不大于4min每块（150×150×150mm）；

2）设备节拍：4-6min可调；

3）设备产能（每8小时）：150×150×150mm共计100 PCS；

4）标样室：只存储150*150试块；

5）试压室功能：150*150检测外观尺寸+试压；

6）注：本方案不包含废料斗车。

试块尺寸检测仪器的要求

1.试件的承压面的平面度公差不得超过0.0005d(d为边长)。

2.试件的相邻面间的夹角应为90度，其公差不得超过0.5度。

3.试件各边长、直径和高的尺寸的公差不得超过1mm。

试块尺寸检测工艺

1.150*150试件扫码后摆放在45度角的旋转夹具。

2.夹具每旋转90度通过CCD拍照一次，并记入尺寸和切角，平面度公差不得超过0.0005d(d为边长)。

3.试件的相邻面间的夹角应为90度，其公差不得超过0.5度。

4.试件各边长和高的尺寸的公差不得超过1mm。

5.NG尺寸试块留样。OK尺寸试块试压检测，自动记入数据并上传云端。

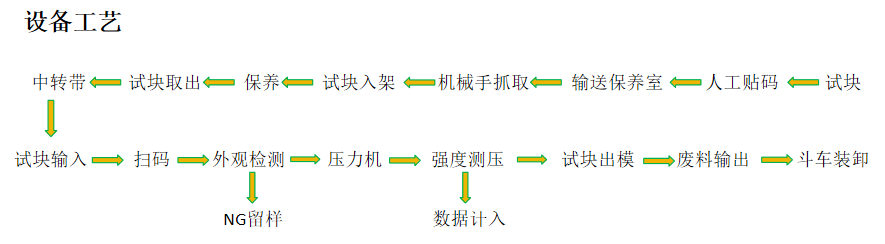

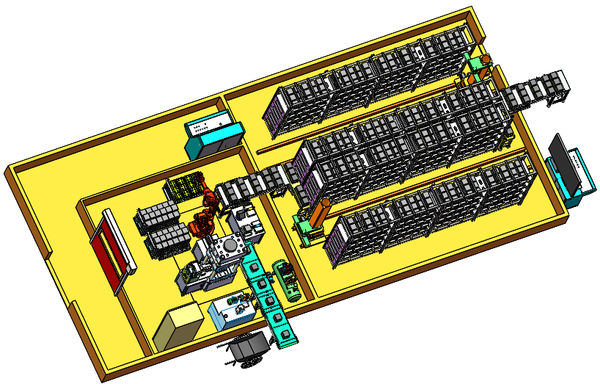

试块测压室 --三维总布局

功能组成：

试块输入、扫码、试块输出、扫码、外观尺寸检测、NG品留样码垛、强度测压、废料输出、机器人作业等部分组成。
