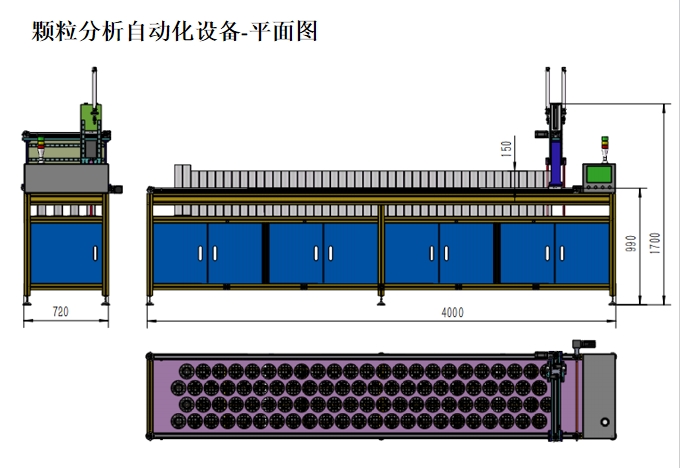

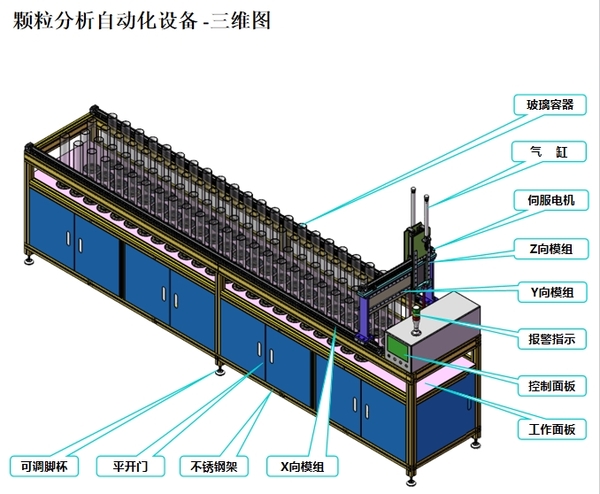

颗粒分析自动化设备工程案例

     该颗粒分析自动化设备，主要用于机械拉杆均匀搅拌容器颗粒物，机构高度均可调节，即可设置按顺序工作又可点位工作的功能。

生产工艺：

在容纳 90 个玻璃溶器的工作台面一一布满溶器一一 1 次捣鼓 1 个溶器一一由2组捣鼓机构 轮流捣鼓或由单组捣鼓机构独立完成(效率60pcs/h)。

主要设备参数

1) 设备配置：适用∮70x450(或按要求制作)      2) 产    能：60KG/H

3）工作平面：1500-5000mm                       4）环境温度：-10～70度

5) 功率及电源：10KW 380VAC 50HZ            6) 气    源：0.5-0.8MPa

7) 真 空 源：-0.095MPa                                 8) 外型尺寸（米）： 4.6x0.8x1.5

主要电气元器件：

1）气动元件：亚德克；

2）伺服电机：汇川；

3）步进电机：雷赛、汇川；

4）丝杆.滑轨：上银；

5）PLC：汇川；

6）触摸屏：威纶；

7）真空表：亚德客；

8）机架：不锈钢，铝型材，受力部件采用钢材焊接结构；

9）工业电脑：凌华；

10）其他未详细说明的零部件要求采用国际知名品牌产品。

主要技术参数：

1）电源：AC380V，50 Hz，**功率4KW。

2）压缩空气：0.5～0.8Mpa，**消耗量250L/min，进气管采用φ12接口。

3）设备重量：控制总重与承重面积之比≤1000kg/m2。

4）离机器外壁 1000MM 测量，设备噪音≤ 80 db。

5）设备稼动率≥95%（只有设备造成的故障，设备的定期维护，产前准备不计在内）。

   设备产品的一次合格率 ≥99.5%。

7）设备设计应做到人机工程性能优良。

   结构材料优先采用铝材、不锈钢或电镀防腐蚀。

设备一般配置和标准

1．设备外观颜色:客户提供色板。

2．设备噪音≤80 db.

3．设备符合国家有关机电设备的安全标准，没有明显或潜在的设计安全隐患。

4．随机附送中文操作说明书和设备维修手册.

5．随机交付机器的电器控制图，气动控制图，和外购部件说明书等资料。

6．甲方提供乙方有关品种更换的各部件清单和图纸。

7．提供易损件清单，包含名称，单机数量，规格型号或图纸等信息。
